应 用 领 域
u薄膜电容器纹波耐久特性测试
u温升测试
u老化实验…
新一代薄膜电容器纹波耐久性智能试验电源是我公司针对金属化薄膜电容和薄膜电容的工艺要求而设计的，具有试验电压高、纹波电流大、电源输出频率连续可调（范围4KHz-100KHz）、自动记录实验数据并进行对比等特点。可模仿电容器的实际工作条件，以测定一组被测电容器的使用寿命数值，为电容器厂家提供产品可靠的确切参数，同时也为使用电容器的用户提供产品的真实质量依据。
产品性能及特点
新一代薄膜电容器纹波耐久性智能试验电源采用全新模块化电路设计，输出频率范围在4KHz-100KHz以内可任意连续可调输出。传统分档高频纹波耐久性试验电源，采用串联谐振电路，其谐振频率由电源内部谐振电感、谐振电容和客户负载电容容量值决定，所以在电源设计制造时需客户提供负载电容容量范围，容量超出谐振范围电源波形将发生畸变，产生高次谐波，导致负载电容异常发热（高次谐波电流导致），从而导致试验测试不准确。谐振电路的高频交流电源，因其方案特性，所以频率不能连续可调，只能分档，分档改变电源内部的谐振电感值和内部的谐振电容值，才能适应一定容量范围的负载电容和频率。
u输出频率范围 4KHz-100KHz以内可任意连续可调输出
u输出容量范围 50VA-200kVA 可选
u输出电压最大10KVrms
u输出电流最大1KArms
u容性负载，电容值1～1000000uF
u交流电源效率高，带容性负载，电源输入功率小于1/3输出功率
u电源采用智能系统，自动记录实验数据（电压、电流、频率等）
u电源输出软启动功能
u多重保护功能 OVP/OCP/OTP
u7英寸超大液晶显示屏，触摸屏设定与显示，可远程485通讯监控设备
u电源输入采用断路器控制 ，更加安全
u输出 ON/OFF 按键
u风机智能调速设计，减少噪音
u前面/侧面进风 ，后部出风，节省散热空间
u标配接口：RS-485
u设备直流电源和交流电压都采用模块化设计，便于后期改造增容

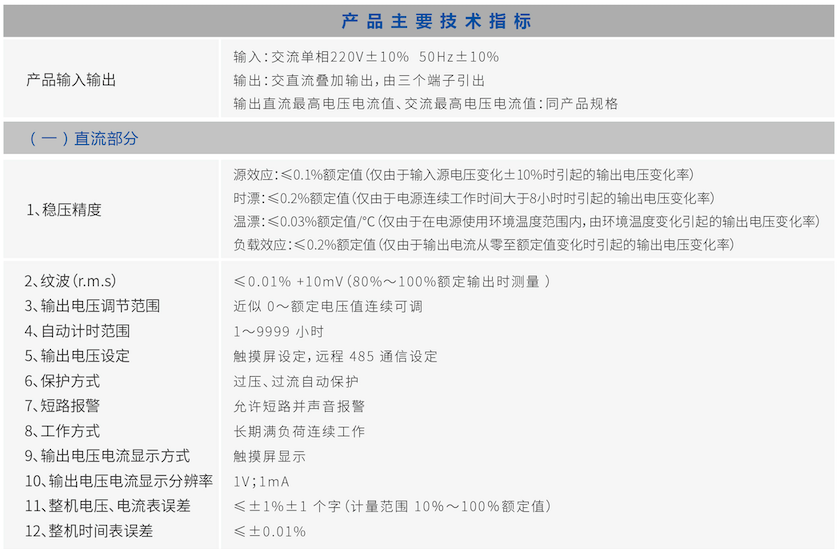

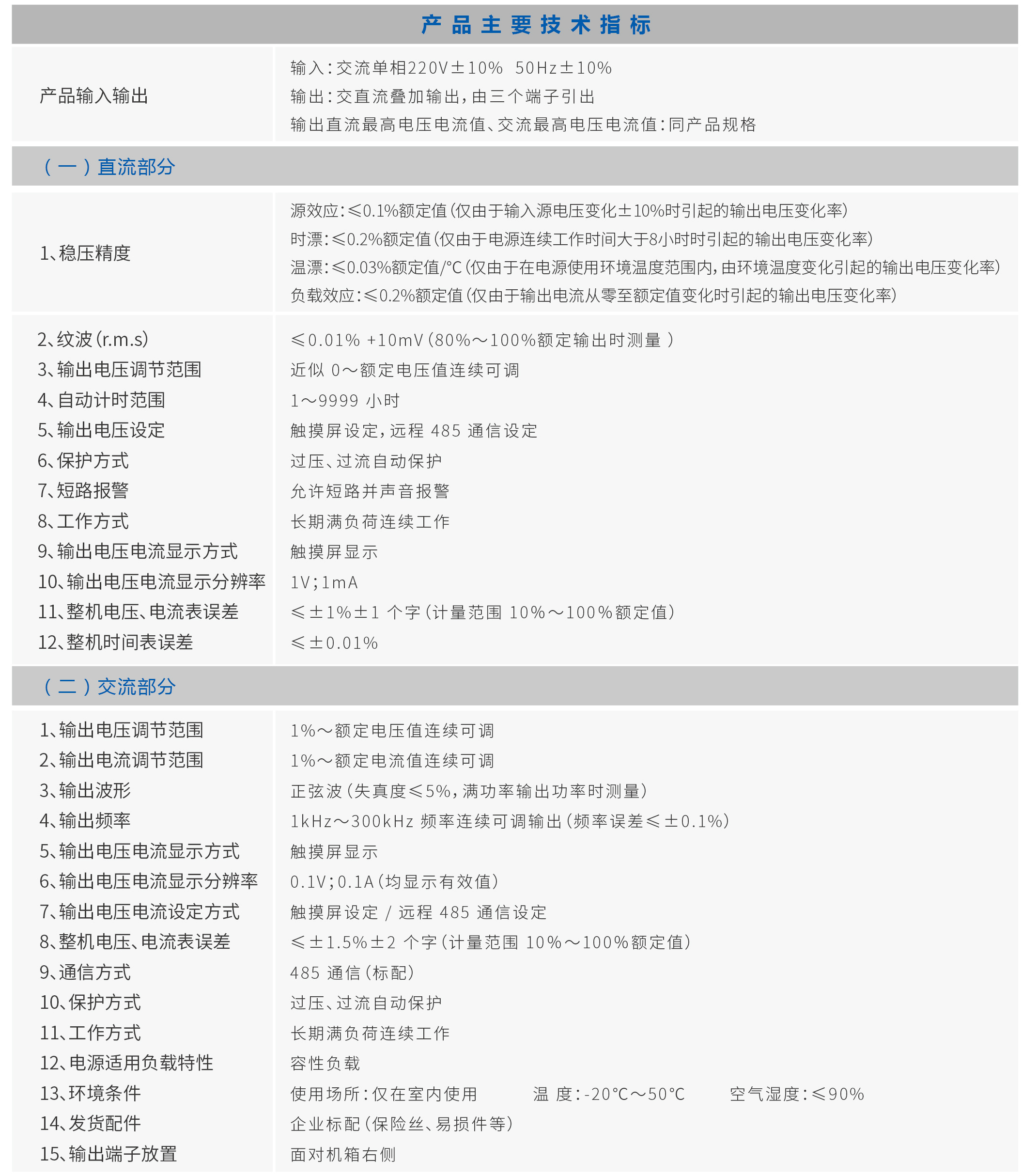

产 品 主 要 技 术 指 标 | |
输入输出 | 输入：交流单相220V±10% 50Hz±10% 输出：交直流叠加输出，由三个端子引出 输出直流最高电压电流值、交流最高电压电流值：同产品规格 |
（一）直流部分 | |
1、稳压精度 | 源效应：≤0.1%额定值（仅由于输入源电压变化±10%时引起的输出电压变化率）时漂：≤0.2%额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率）温漂：≤0.03%额定值／℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率）负载效应：≤0.2%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率） |
2、纹波（r.m.s） | ≤0.01% +10mV（80%~100%额定输出时测量 ） |
3、输出电压调节范围 | 近似 0~额定电压值连续可调 |
4、自动计时范围 | 1~~9999 小时 |
5、输出电压设定 | 触摸屏设定，远程 485 通信设定 |
6、保护方式 | 过压、过流自动保护 |
7、短路报警 | 允许短路并声音报警 |
8、工作方式 | 长期满负荷连续工作 |
9、输出电压电流显示方式 | 触摸屏显示 |
10、输出电压电流显示分辨率 | 1V；1mA |
11、整机电压、电流表误差 | ≤±1%±1 个字（计量范围 10％~100％额定值） |
12、整机时间表误差 | ≤±0.01% |
（二）交流部分 | |
1、输出电压调节范围 | 1%~额定电压值连续可调 |
2、输出电流调节范围 | 1%~额定电流值连续可调 |
3、输出波形 | 正弦波（失真度≤5%，满功率输出功率时测量） |
4、输出频率 | 4kHz~100kHz 频率连续可调输出（频率误差≤±0.1%） |
5、输出电压电流显示方式 | 触摸屏显示 |
6、输出电压电流显示分辨率 | 0.1V；0.1A（均显示有效值） |
7、输出电压电流设定方式 | 触摸屏设定 / 远程 485 通信设定 |
8、整机电压、电流表误差 | ≤±1.5%±2 个字（计量范围 10％~100％额定值） |
9、通信方式 | 485 通信（标配） |
10、保护方式 | 过压、过流自动保护 |
11、工作方式 | 长期满负荷连续工作 |
12、电源适用负载特性 | 容性负载 |
13、环境条件 | 使用场所：仅在室内使用 温 度：-20℃~50℃ 空气湿度：≤90% |
14、发货配件 | 企业标配（保险丝、易损件等） |
15、输出端子放置 | 面对机箱右侧 |
16、备注 | 频率 4kHz~100kHz 连续可调。 负载特性：容性负载，电容值 1pF~1000000uF。 |
17、产品外观尺寸：宽550mm高1350mm深700mm（含前后拉手深750mm） | |
