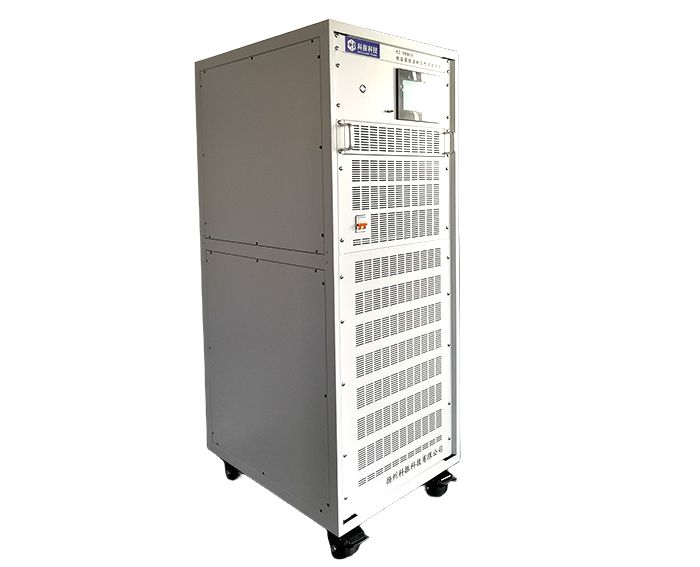

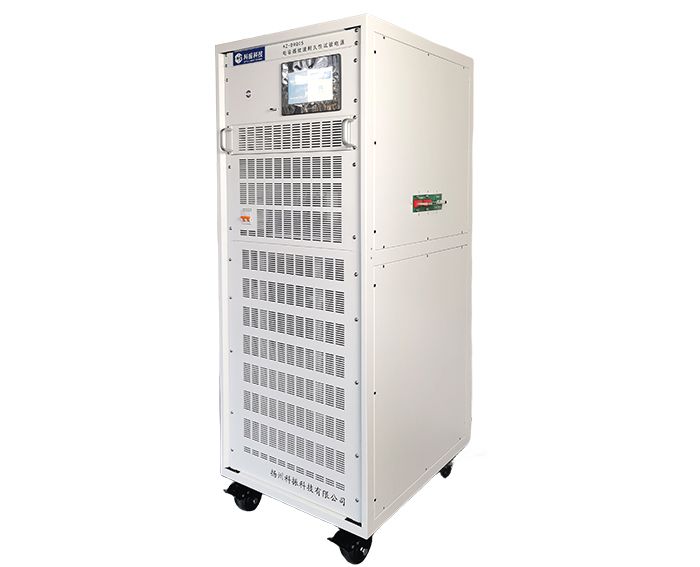

KZ-DRQ05电容器纹波耐久性智能试验电源（薄膜高频）
咨询热线 : 13375278555
产品性能及特点
新一代薄膜电容器纹波耐久性智能试验电源采用全新模块化电路设计，输出频率范围在1KHz-300KHz以内可任意连续可调输出。传统分档高频纹波耐久性试验电源，采用串联谐振电路，其谐振频率由电源内部谐振电感、谐振电容和客户负载电容容量值决定，所以在电源设计制造时需客户提供负载电容容量范围，容量超出谐振范围电源波形将发生畸变，产生高次谐波，导致负载电容异常发热（高次谐波电流导致），从而导致试验测试不准确。谐振电路的高频交流电源，因其方案特性，所以频率不能连续可调，只能分档，分档改变电源内部的谐振电感值和内部的谐振电容值，才能适应一定容量范围的负载电容和频率。
输出频率范围：IKHz~300KHz以内可任意连续可调输出
输出容量范围：50VA~500kVA可选
输出电压最大：10KVrms
输出电流最大：5KArms
容性负载，电容值：1~1000000uF
交流电源效率高，带容性负载，电源输入功率小于1/3输出功率
电源采用智能系统，自动记录实验数据（电压、电流、频率等）
电源输出软启动功能
多重保护功能OVP/OCP/OTP
7英寸超大液晶显示屏,触摸屏设定与显示,可远程485通讯监控设备
电源输入采用断路器控制，更加安全
输出ON/OFF按键
风机智能调速设计，减少噪音
前面/侧面进风，后部出风，节省散热空间
标配RS-485接口
设备直流电源和交流电压都采用模块化设计，便于后期改造增容
应用领域
薄膜电容器纹波耐久特性测试
温升测试
老化实验

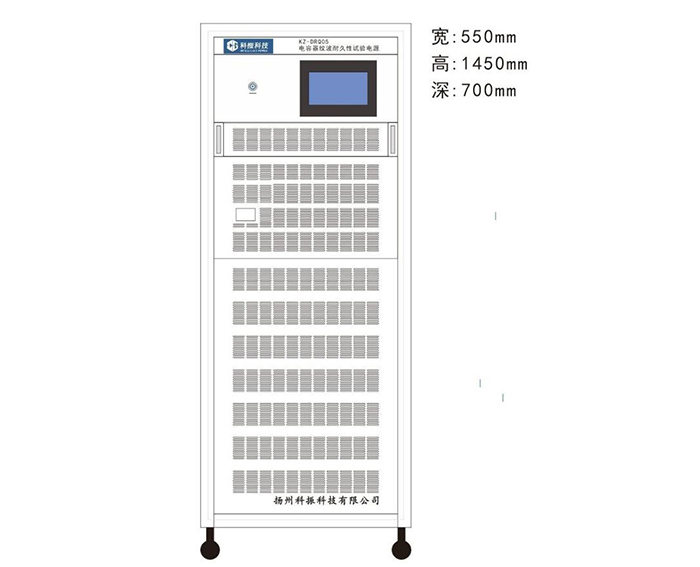

产品外观尺寸
根据实际情况定制
| 产品主要技术指标 | |
| 产品输入输出 | 输入：交流单相220V±10%50Hz±10% 输出：交直流叠加输出，由三个端子引出 输出直流最高电压电流值、交流最高电压电流值：同产品规格 |
| (一)直流部分 | |
| 1、稳压精度 | 源效应：≤0.1%额定值（仅由于输入源电压变化±10%时引起的输出电压变化率） 时漂：≤0.2%额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率） 温漂：≤0.03%额定值/C(仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率) 负载效应：≤0.2%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率） |
| 2、纹波(r.m.s) | ≤0.01%+10mV(80%~100%额定输出时测量) |
| 3、输出电压调节范围 | 近似0~额定电压值连续可调 |
| 4、自动计时范围 | 1~9999小时 |
| 5、输出电压设定 | 触摸屏设定，远程485通信设定 |
| 6、保护方式 | 过压、过流自动保护 |
| 7、短路报警 | 允许短路并声音报警 |
| 8、工作方式 | 长期满负荷连续工作 |
| 9、输出电压电流显示方式 | 触摸屏显示 |
| 10、输出电压电流显示分辨率 | 1V;1mA |
| 11、整机电压、电流表误差 | ≤±1%±1个字（计量范围10%~100%额定值） |
| 12、整机时间表误差 | ≤±0.01% |
| (二)交流部分 | |
| 1、输出电压调节范围 | 1%~额定电压值连续可调 |
| 2、输出电流调节范围 | 1%~额定电流值连续可调 |
| 3、输出波形 | 正弦波（失真度≤5%，满功率输出功率时测量） |
| 4、输出频率 | 1kHz~300kHz频率连续可调输出（频率误差≤±0.1%） |
| 5、输出电压电流显示方式 | 触摸屏显示 |
| 6、输出电压电流显示分辨率 | 0.1V;0.1A(均显示有效值) |
| 7、输出电压电流设定方式 | 触摸屏设定/远程485通信设定 |
| 8、整机电压、电流表误差 | ≤±1.5%±2个字（计量范围10%~100%额定值） |
| 9、通信方式 | 485通信（标配） |
| 10、保护方式 | 过压、过流自动保护 |
| 11、工作方式 | 长期满负荷连续工作 |
| 12、电源适用负载特性 | 容性负载 |
| 13、环境条件 | 使用场所：仅在室内使用 温度：-20℃~50℃ 空气湿度：≤90% |
| 14、发货配件 | 企业标配（保险丝、易损件等） |
| 15、输出端子放置 | 面对机箱右侧 |
